Eberhard Waffenschmidt,
"Momentanreserve durch PV-Anlagen",
Vortrag bei ECPE Cluster-Seminar "Netzbetrieb bei hohem Anteil an Leistungselektronik", Würzburg, 8. – 9. Juli 2015.

Schon bald könnten Erneuerbare Energien zumindest für einige Stunden am Tag zu 100% die Stromversorgung bereitstellen. Dann wird immer weniger Monentanreserve im Stromnetz nicht mehr durch rotierende Massen bereitgestellt, sondern Photovoltaik oder Wind-Wechselrichter müssen einen Teil beitragen. Dazu werden etwa 5W an zusätzlicher Leistung und 50Ws an Energie pro instlliertem kW Einspeiseleistung benötigt, um ein Extremereignis abzufangen.
Es wird vorgeschlagen, zumindest einen teil der benötigten Energie in vorhandenen Zwischenkreis-Kondensatoren zu speichern. Die Spannungsfluktuationen auf der Zwischenkreisspannung betragen dann im Normalbetrieb nur etwa +-2% der Nennspannung.

> Downloads:
- Presentation as PDF document (1.5 MB)

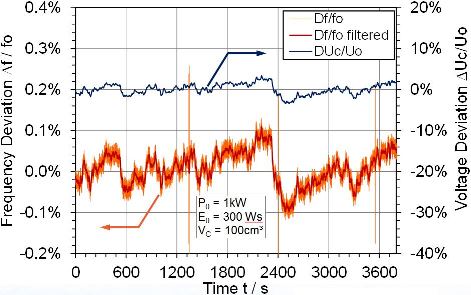

Schwankungen der Zwischenkreisspannung bei Bereitstellung von Momentanreserve.
