Eberhard Waffenschmidt,
"Dezentrale Messungen des Netzzustandes",
Tagung "Zukünftige Stromnetze für Erneuerbare Energien", Berlin, 30.-31.Jan.2018

Es ist bekannt, dass Synchrophasor-Messungen (auch Spannungswinkel-Messungen) im Übertragungsnetz Informationen über den regionalen Netzzustand liefern können. Dies macht solche Messungen attraktiv für dezentrale Netzkomponenten. Wenn sie solche Information über Synchrophasor-Messungen austauschen könnten, könnten sie diese Information über den regionalen Netzzustand für einen unabhängigen Betrieb nutzen.
Jedoch sind die meisten dezentralen Komponenten an die Mittel- oder Niederspannung im Verteilnetz angeschlossen. Daher schlagen wir vor, den Synchrophasor am Anschlusspunkt des Gerätes zu messen, um eine solche Information zu erhalten. Auf dem Weg zum Anschlusspunkt im Verteilnetz wird sich jedoch der Wert des Spannungswinkels ändern. Daher untersucht diese Publikation, auf welche Weise sich der Spannungswinkel auf diesem Weg ändert. Dies wird mit Simulationen durchgeführt.
Als Ergebnis kann festgehalten werden, dass der Spannungswinkel eine Variation von etwa 1,5° im Mittelspannungszweig aufweist und etwa 6° am Ende des Niederspannungszweigs. Dies ist signifikant geringer als die angenommene Variation des Synchrophasors im Übertragungsnetz von bis zu 60°. Daher geben die Simulationen einen Hinweis, dass die Messung des Synchrophasors im Niederspannungsbereich als Indikator für einen regionalen Leistungsüberschuss oder Mangel genutzt werden könnten.

Downloads

> Pre-Print des Konferenzbeitrags: PDF-Dokument (1.3 MB)

Ähnliche Beiträge

Eberhard Waffenschmidt, Patrick Littau, Christian Pelikan,
"Evaluation of syncrophasor use in distribution grids to estimate the regional grid state",
ETG Congress 2017, Bonn, 28.-29. Nov. 2017.

Thema

> Swarm Grid

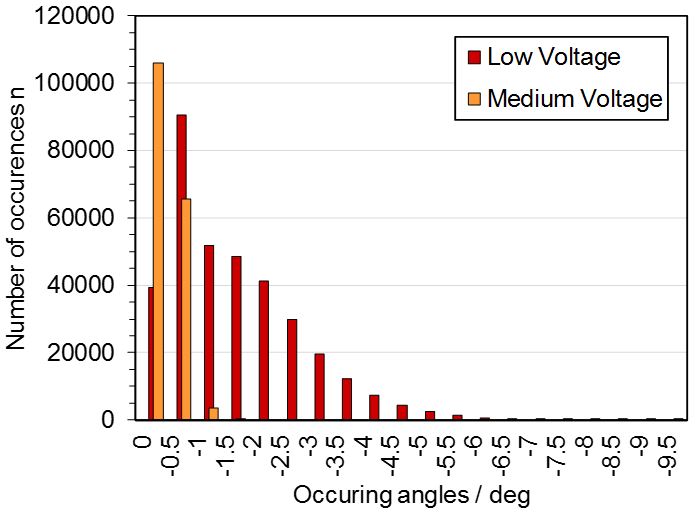

Statistische Verteilung des Spannungswinkels Im Mittelspannungs-und Niederspannungszweig des untersuchten Referenznetzes (Simulation)..


E.Waffenschmidt, 31.Jan.2018
