Malte Seldschopf,
"Entwicklung eines Messsystems zur Bestimmung des Phasenwinkels der Netzspannung",
Bachelorarbeit TH-Köln, 3.Juni 2019

Diese Arbeit beschäftigt sich mit der Entwicklung eines Low-Cost-Messsystems zur Bestimmung des Phasenwinkels der Netzspannung. Das Gerät basiert auf einem preiswerten Mikroprozessor und als Zeitreferenz wird ein kommerziell erhältliches GPS-Modul verwendet. Als Messwandler für die Netzspannung wird ein einfacher Netztrafo genutzt.
Bei zwei unterschiedlichen Geräten ergibt sich für den Spannungswinkel eine maximale Messdifferenz von 0.3° zwischen den Geräten.

Das dazugehörige Praxisprojekt beschreibt die grundlegenden Programmierarbeiten, während die daran anschließende Bachelorarbeit weitere Details der Software, die Sensorik sowie Testmessungen enthält.

Bauplan und erstellte Software sind offen für alle Interessierten.

Downloads

> Bachelorarbeit: PDF-Dokument (2.7 MB)

Praxis-Projekt:
Malte Seldschopf,
"Erstellung eines Phasor-Messgerätes",
Praxisprojekt, TH-Köln, 7. Jan. 2019

> Bericht: PDF-Dokument (1,7 MB)

> Short Report (in English): PDF-Document (0.29 MB)

Thema

> Swarm-Grid statt Smart Grid

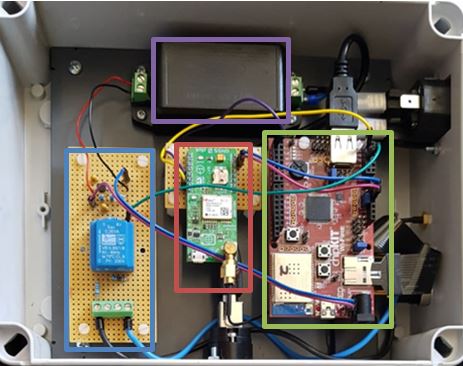

Low-Cost-Messsystem für Spannungswinkelmessungen.
grün: Mikroprozessor
rot: GPS-Modul als Zeitreferenz
blau: Netztrafo als Messwandler.
lila: Netzteil zur Spannungsversorgung
