Publikationen - Netze für Erneuerbare Energien

Tom Rüther,
"Stabilitätsuntersuchungen von elektrischen Microgrids mit mehreren dezentralen Erzeugern",
Bachelorarbeit TH-Köln, extern angefertigt, 17.Sept.2018.

Diese Arbeit umfasst die Untersuchung von Voltage Regulated Inverters in verschiedenen Betriebsfälle. Hierfür werden Synchrongeneratoren und Wechselrichter in PowerFactory DIgSILENT angewandt und modelliert. Es werden verschiedene Betriebsfälle simuliert, mit Messwerten verglichen und bewertet. Die angewandten Reglermodelle gewährleisten die Stabilität eines Microgrids.
Der Vergleich zeigt mittlere Abweichungen des Wechselrichters im quasi stationären Bereich des Stroms zwischen der Simulation und den Messwerten von 0,01 p.u. bis 0,33 p.u.. Die Abweichungen sind auf das ideale Verhalten der Wechselrichter-regelung zurückzuführen. Als Lösungsansatz wird eine detaillierte Wechselrichterregelung in der DIgSILENT Simulation Language konzeptioniert. Die durchgeführten Simulationen weisen auf ein korrektes Verhalten der Regelstrecke hin.

Downloads

> Bachelor-Arbeit: PDF-Dokument (4.9 MB)

Thema

> Netzregelung

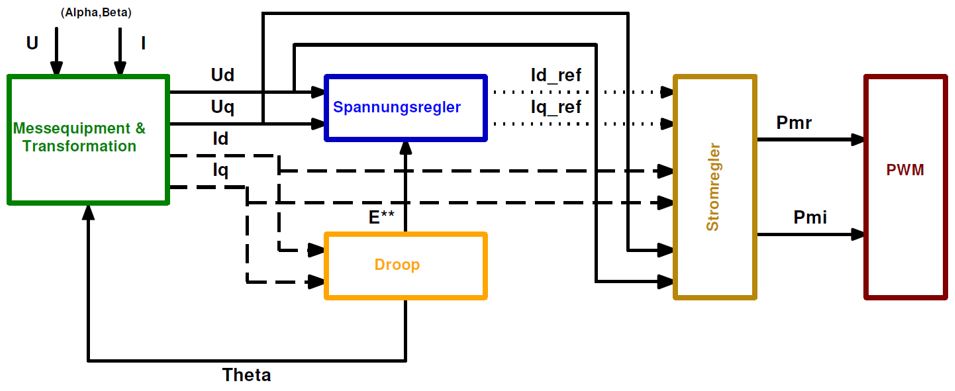

Allgemeiner Aufbau des netzerhaltenden VRI Modells auf Basis eines netzbildenden Wechselrichters.


E.Waffenschmidt, 27.Sept.2018
